一、测试核心目标与技术意义
低压抽屉柜作为配电系统的关键设备，其内部断路器、插接件、等部件的直流电阻值直接反映导电回路的接触状态与导电性能。测试核心目标是通过精准测量直流电阻，排查接触不良、导体氧化、螺栓松动、部件老化等隐性故障，避免运行中因电阻过大导致局部过热、能耗增加，甚至引发烧毁设备、跳闸等安全事故。从技术层面看，该测试是预判设备寿命、保障配电系统稳定运行的重要预防性维护手段，同时为设备检修、故障溯源提供数据支撑。

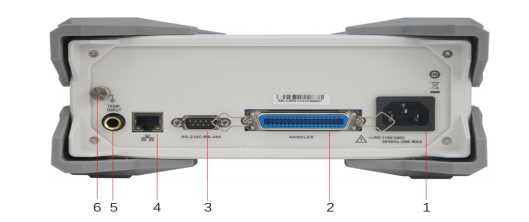

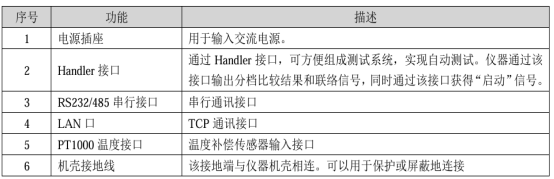

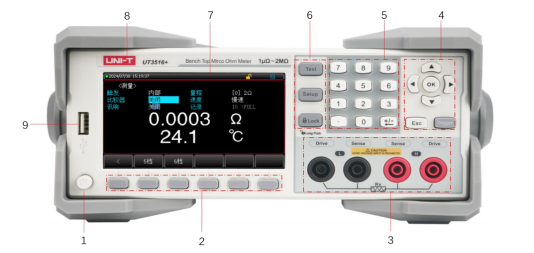

直流电阻测试仪前面板、后面板如下图所示。

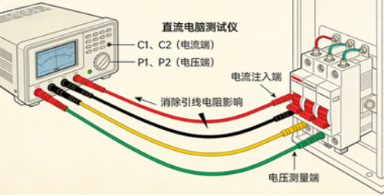

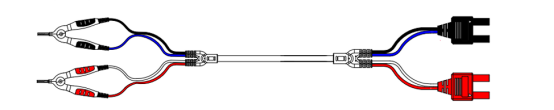

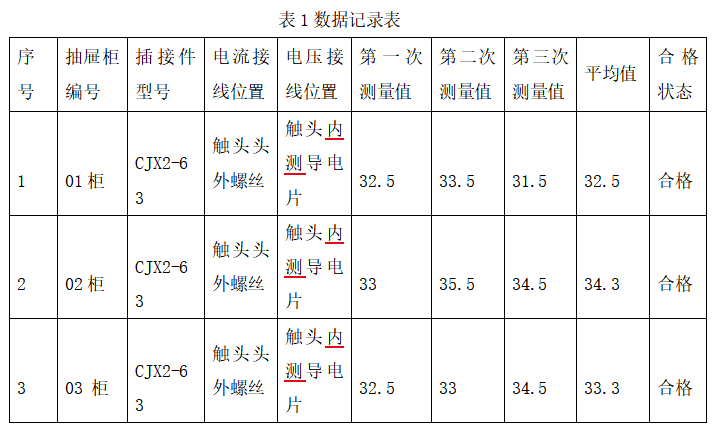

二、直流电阻测试仪法核心原理 直流电阻测试仪法基于欧姆定律（R=U/I） 实现精准测量，其核心逻辑是向低压抽屉柜待测导电回路施加稳定的直流电流，待电流稳定后，通过仪器内置的高精度电压采样模块采集回路两端的电压降，再由内部处理器根据欧姆定律自动计算出回路直流电阻值。 该方法在于采用 “四端子接线技术”：将电流回路（提供测试电流）与电压采样回路（采集电压降）完全分离，有效规避了测试导线自身电阻、接线端子接触电阻对测量结果的干扰，使测量精度大幅提升（可达 0.5 级及以上），尤其适用于低压抽屉柜中的插接件。下图所示为开尔文测试夹示意图以及低压抽屉柜插接件示意图。 三、基于直流电阻测试仪法的操作流程细化 （1）仪器与待测设备适配检查 量程匹配：根据待测部件的电阻范围选择仪器量程，例如测量断路器主回路（电阻通常为 100μΩ-500μΩ）时，选用 0-2000μΩ 量程；测量辅助回路（电阻可能达 1mΩ-5mΩ）时，可切换至 0-10mΩ 量程，避免量程过大导致数据精度不足，或量程过小引发仪器过载。 电流选择：遵循 “大回路选大电流，小回路选小电流”原则，主回路（接触器主触点）选用10A-20A测试电流，确保能有效穿透触头表面氧化层，反映真实接触电阻；辅助回路（如控制回路接线）选用1A-5A测试电流，防止大电流烧毁回路中薄弱部件（如小型继电器）。 （2）四端子接线实操规范 接电流回路（I 端）将直流电阻测试仪的 “电流正（I+）” 通过细导线，牢固连接到动触头的导电端（非接触面，如接线端子）。将 “电流负（I-）” 通过另一根细导线，连接到静触头的导电端，导线接头拧紧，防止松动产生额外电阻。 接电压回路（V 端）将测试仪的 “电压正（V+）” 通过细线，紧贴动触头的接触面（靠近 I + 端，但不与电流线接头重叠），确保探头与接触面紧密接触。将“电压负（V-）” 通过细线，紧贴静触头的接触面（靠近 I - 端），同样避免与电流线接头重叠，保证电压采集的是触头本身的压降。下图为四线法接线示意图。 抽屉复位缓慢将抽屉推入柜体，确保动静触头完全咬合到位（模拟正常工作状态），同时避免拉扯测试导线，防止接线松动或脱落。 四、正式测量与数据记录 （1）仪器校准与启动 打开直流电阻测试仪电源，选择 “直流电阻测量” 模式，按仪器说明书进行自检和归零校准，确保仪器状态正常。确认接线无误后，按下 “开始” 键，仪器自动输出设定电流，观察显示屏上的电流值，待数值稳定（不再跳动）后，记录当前电流值（I）。 （2）读数与重复测量 电流稳定后，读取显示屏上的电压值（U），按公式(R = U/I)计算单次接触电阻值（单位：μΩ）。同一对触头需在不同接触位置（如轻微左右调整抽屉，改变触头咬合点）测量 3 次，分别记录每次的U和I值，计算每次的电阻值。 （3）数据处理 对3次测量结果取平均值，作为该动静触头的最终接触电阻值，若某一次数据与其他两次偏差过大（超过 20%），需排除接线松动、触头接触不良等问题后重新测量。下表1为数值记录表。 （4）收尾操作与安全检查 ①仪器与接线拆除按下测试仪 “停止” 键，切断输出电流，待电流值归 0 后，先拆除电压回路导线，再拆除电流回路导线，避免先拆电流线产生感应电动势损坏仪器。 ②整理测试导线和工具，妥善收纳，避免导线绝缘层破损。触头与抽屉恢复检查动静触头表面无损伤、无残留杂质后，将抽屉完全拉出，确认柜内无异物，再推回柜体并锁定。恢复柜内断路器、接触器等元件的接线，检查所有接头牢固后，方可准备后续送电或其他试验。 ③数据归档将测量部位、日期、环境温度、仪器型号、3次实测值、平均值等信息填入记录表格，归档保存，便于后续对比分析（如下次测量时判断电阻是否异常增大）。 五、关键判断标准与异常处理合格标准 普通低压抽屉柜插接件的接触电阻通常要求≤50-100μΩ，具体需以设备厂家技术手册为准。异常处理：若测量值远超标准（如超过 200μΩ），需检查触头是否未咬合到位、表面残留杂质，或测试仪接线松动；若同一批次抽屉电阻差异超过 30%，需排查触头压力弹簧是否失效、接触面是否变形。 六、直流电阻测试仪法的技术优势 精度高：采用四端子接线和高精度采样模块，测量误差可控制在 ±0.5% 以内，能精准捕捉低压抽屉柜中 “隐性接触不良”（如螺栓轻微松动导致电阻上升 10%-20%），而传统万用表（误差通常为 ±5%）难以识别此类故障。 效率高：仪器内置自动化计算与数据存储功能，单次测试耗时≤30 秒，且支持数据导出（具备 USB 接口），相比人工计算的传统方法，效率提升 5-10 倍，尤其适用于多回路抽屉柜（如 30 回路以上）的批量测试。 安全性强：具备过流保护、过压保护、接地保护功能，当测试回路短路时，仪器可在 0.1 秒内切断测试电流，避免烧毁仪器或待测设备；同时，仪器输出为低压直流（通常≤36V），无触电风险，符合低压配电现场安全要求。
